32.768khz貼片晶振（音叉型晶體諧振器）

型號	外部尺寸 [mm]	額定頻率范圍 [kHz]	頻率公差 (標準) [x10-6] @+25°C	工作溫度 [°C]	目錄
FC1610AN	1.6x1.0x0.5	32.768kHz	±20	-40~+85	302KB
FC-12D	2.05x1.25x0.35		±20		228KB

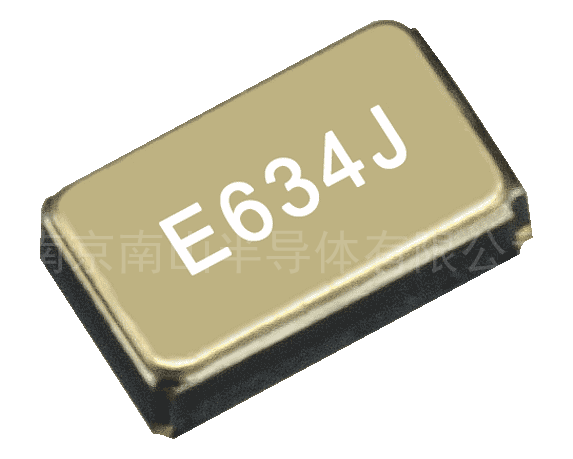

FC-12M	2.05x1.2x0.6		±20 /±30
FC-12M	2.05x1.2x0.6	32kHzto77.5kHz	±20 /±30
FC-135R	3.2x1.5x0.8	32.768kHz	±20		319KB
FC-135	3.2x1.5x0.8	32.768kHz	±20
FC-135	3.2x1.5x0.8	32kHz~77.5kHz
FC-255	4.9x1.8x0.8	32.768kHz
FC-255	4.9x1.8x0.8	32kHz~100kHz

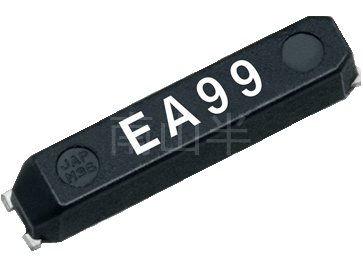

MC-146	7.0x1.5x1.4	32.768kHz	±20 /±50		238KB
MC-146	7.0x1.5x1.4	32kHz~100kHz	±20 /±50
MC-156	7.1x3.3x1.5	32.768kHz	±50 /±100
MC-156	7.1x3.3x1.5	32kHz~100kHz	±50 /±100

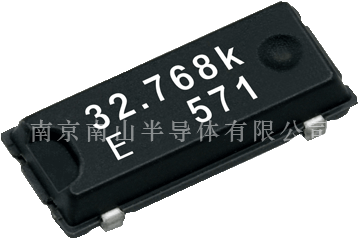

MC-306	8.0x3.8x2.54	32.768kHz	±20 /±50		249KB
MC-306	8.0x3.8x2.54	20~120kHz	±50 /±100
MC-405	10.41x4.06x3.6	32.768kHz	±20 /±50
MC-405		20kHz~120kHz	±50 /±100
MC-406		32.768kHz	±20 /±50
MC-406		20kHz~120kHz	±50 /±100

型號	外部尺寸 [mm]	額定頻率范圍 [kHz]	頻率公差 (標準) [x10-6] @+25°C	工作溫度 [°C]	目錄

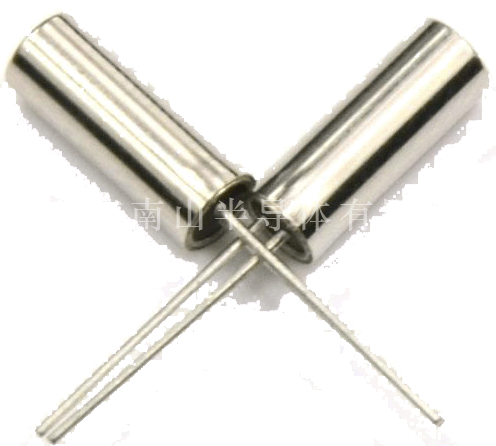

C-002RX	Φ2.0x6.0	32.768kHz	±20	-10~+60	220KB
C-004R	Φ1.5x5.0
C-005R	Φ1.2x4.6
C-2-Type	Φ2.0x6.0	20kHz~120kHz	±20 /±50 /±100
C-4-Type	Φ1.5x5.0	32kHz~120kHz	±50 /±100

型號	外部尺寸 [mm]	額定頻率范圍 [kHz]	頻率公差 (標準) [x10-6] @+25°C	工作溫度 [°C]	目錄
FC-13A	3.2x1.5x0.9	32.768kHz	±20 /±30 /±50	-40~+125	253KB
MC-30A	8.0x3.8x2.54	32.768kHz	±20 /±50	-40~+85	276KB
MC-30A	8.0x3.8x2.54	20kHz~120kHz	±50 /±100	-40~+85	276KB

在線購買：愛普生電子元器件旗艦店（1688）
直線電話：025-84712762；84712745
選型支持：025-52188228-8016
郵箱地址：nj@nscn.com.cn

音叉晶振的得名是因為其石英振子被切割成音叉形狀。并非網上有些人說的是因為其外形像音叉。由于技術和工藝等原因，早期的音叉晶振多采用圓柱型，給不少人產生了音叉晶振=圓柱晶振的誤解。

隨著電子產品不斷小型化，對音叉晶振的外形尺寸提出了更高的要求。采用貼片安裝方式的音叉晶振也就出現了。目前，愛普生晶振可以提供產品中除了C系列之外，其他系列都屬于SMD（貼片）產品。因此音叉音叉晶振都是插件晶振的認識也是完全不正確的。

愛普生通過全球領先的QMEMS技術，使用光刻技術對振動片進行三維立體加工。不改變以前的構造進行小型化時，電極（紅色部分）的面積會變小。通過形成H型槽的構造，既確保了電極的面積，又提高了電解效率。使超小型貼片音叉晶振得以實現。其中包括：

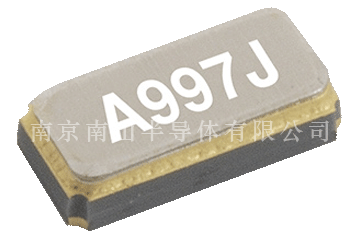

FC-135

3.2×1.5×0.8 (mm)
